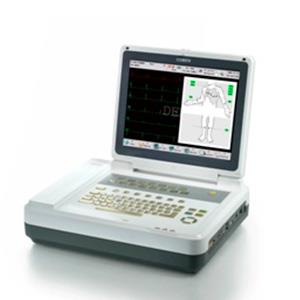

CM1200

CM1200

  • Display TFT 12.1” colorido touch screen (800x600);
  • Dimensões: 410x316x118mm;
  • Potência: 100-240VAC, 50/60Hz;
  • 12 canais;
  • Bateria interna recarregável de Lítion-Ion com duração mínima de 2 horas;
  • 12 derivações simultâneas;
  • Teclado alfa-numérico multi-linguagem;
  • Isolação: 4000Vrms;
  • Impedância de entrada:  ≥50M?;
  • Resposta em frequência: 0.05-150Hz;
  • Voltagem de calibração: 1mV±1%;
  • Sensitividade: 2.5, 5.0, 10.0, 20.0mm/mV;
  • Corrente de entrada do circuito: < 50nA;
  • Nível de ruído: < 50uVp-p;
  • Ajuste automático da linha de base;
  • AC filtro: 50Hz e 60Hz;
  • EMC filtro: 25Hz, 35Hz, 45Hz;
  • Filtro de movimento: 0.05Hz, 0.15Hz, 0.25Hz, 0.5Hz;
  • Filtro passa-baixo: 70Hz, 100Hz, 150Hz;
  • CMRR: ≥ 105dB;
  • Modo de gravação: Automático, Manual e Rítmico;
  • Impressora térmica com suporte a papéis em rolo e retangular de 210mm e 216mm de largura;
  • Pode ser ligado diretamente na impressora para imprimir em papel A4;
  • Velocidade de impressão: 5mm/s, 10mm/s, 12.5mm/s, 25mm/s e 50 mm/s;
  • Conexões: entrada (≥100K?, sensitividade 10mm/V±5%), saída (≤100?, sensitividade 1V/V±5%;
  • Proteção contra desfibrilador;
  • Opções de pré-visualização de impressão e resultado de diagnóstico com características editáveis;
  • Função de interpretação de resultado com 5 modos diferentes, 200 casos de análises;
  • Capacidade de gravar e rever os últimos 120s das formas de onda das 12 derivações ECG;
  • Diagrama que mostra a conectividade das 12 derivações com o paciente;
  • Sistema inteligente de calibração de impressão;
  • Memória com capacidade de armazenamento para 1000 exames;
  • Várias formas de impressão: 12x1; 6x2+1R; 3x4+1R; 3x4+3R;
  • Classificação de ganho: derivações do peito e derivações dos membros podem ter ganhos configurados de forma independente;
  • 02 conexões USB, conexão RS232 e conexão em rede;
  • Análise de 122 tipos de arritmias;
  • Informação em tela do funcionamo AC ou bateria, carga e carregamento da bateria;
  • Ganho de amplitude: 2.5mm/mV, 5mm/mV, 10mm/mV e 20mm/mV;
  • Emissão de sinal sonoro  a cada batimento cardíaco;
  • Faixa de batimentos cardíacos: 30-300bpm;
  • Análise ECG pelo código de Minessota;
  • Protocolo de comunicação DICOM (opcional);
  • VCG tecnologia (vetorcardiograma);
  • Diagnóstico de doença de coronária;
  • Diagnóstico de infarto do miocárdio;
  • Localização do infarto miocardial;
  • Localização do infarto miocardial múltiplo;
  • Diagnóstico da ampliação atrial e ventricular;
  • Ampliação Bi-atrial;
  • Hipertrofia do ventrículo esquerdo;
  • Hipertrofia do ventrículo direito;
  • Hipertrofia Bi-ventricular;
  • Diagnóstico diferencial  do bloqueio de ramo (BBB);
  • Complicação BBB com infarto do miocardio;
  • Complicação BBB com hipertrofia ventricular;
  • Complicação BBB com bloqueio bi-fasicular;
  • Diagnóstico diferencial de arritmia;
  • Diagnóstico diferencial de formas de onda ECG com amplo QRS;
  • Localização da origem de batimento ventricular pré-maturo;
  • Localização de vias acessórias;
  • Suporta conexão com central de estação de monitoramento, protocolo HL7, sistema HIS & PACS. O médico pode ver as formas de onda e relatório de giagnóstico diretamente do sistema central.





CM1200, 1200A e 1200B

Configuração CM1200 CM1200A CM1200B
Display 800x600 TFT color LCD 800x600 TFT color LCD 320x240 monocromático LCD
Tamanho da tela 12.1” 8.4” 5.7”
Tela Touch Screen sim sim não
Memória 1000 grupos 300 grupos (1000 grupos catão de memória) 300 grupos
Dimensões 410mmx316mmx118mm 410mmx316mmx136mm 316mmx259mmx98mm
Pré-visualização e Edição de ECG Pré-visualização e Edição Pré-visualização apenas nenhum
Teste de stress Sim Sim Sim
Conexão com impressora externa Sim Sim Sim
Diagrama de status de derivações Sim Sim Sim
Teclado alfanumérico Sim Sim Não
Iluminação lateral e traseira das teclas Não Não Sim
Porta USB Sim Sim Sim
VCG (vetorcardiograma) Sim Não Não
Central de monitoramento wireless Sim Sim Sim
Protocolo DICON Sim Sim Não
Protocolo HL7 Sim Sim Sim
Sistema HIS&PACS Sim Sim Sim
Padrão de segurança Classe I grau CF Classe I grau CF Classe I grau CF
Caixa Mateial ABS Material ABS Material ABS
Estrutura traseira Igual  Igual  Igual
Painel dianteiro Dobrável Fixo Fixo
Método de Impressão Igual  Igual  Igual
Estrutura da unidade Igual  Igual  Igual
Bateria 12V/4000mAh 12V/4000mAh 12V/4000mAh
Duração da bateria Mínimo de 2 horas Mínimo de 2 horas Mínimo de 2 horas
Hardware O mesmo O mesmo O mesmo
Software Com funções de análise Com funções de análise Com funções de análise

As demais especificações seguem as descritas no CM1200.
